MINI-Z THEATERさんのサイトにブレーキ連動テールランプの回路図があったので、
回路図の勉強がてら制作してみることにしました。
ちなみに完成品も販売もされているようです。
揃えた物は
ユニバーサル基板 80円
ラグ端子 5円x3（予備含む）
各種抵抗 計50円（予備含む）
定電流ダイオード 50円x2
トランジスタ 30円x2
可変抵抗 60円x2
白色LED 160円x2
赤色LED 60円x2
0.25sq電線数色 各105円
以上約1000円でした。
殆どの物が秋葉原の千石電商と秋月電子通商で揃います。
その他にホットボンド（グルーガン）、クッションタイプ両面テープ、アルミテープなどがあると便利です
（ダイソーで売ってます）
|
|
第一段階
回路図を理解する
波マークは抵抗を表している
100Ω抵抗の先の矢印が出てるやつはテールLED
510Ω〜1Kとなっているのは可変抵抗
三叉路になってて矢印がついてるやつがトランジスタ（取り付け向きに注意！）
第二段階
パーツを実際ユニバーサル基板に載せるのを想定し、コンパクトに配線する。
と、ここで悩む。
紙にパーツを切り出してテトリスのごとく入れ替えをするか・・・
と思ったが、やっぱりそういうソフトがありました、その名もプリント基板エディタ！
まずは回路図と同じようにパーツを配置

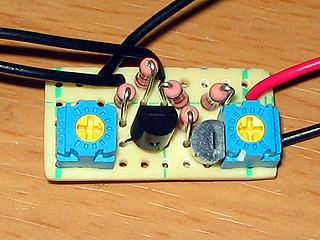

あとはどこまでコンパクトに出来るかテトリス作業の繰り返し・・・
煮詰まったところで作業開始。
|
|
|
っていきなり完成かよ！（＾＾；
電源＋−、モーター＋取り出しコードにはコネクターを付けます。
|
|
|

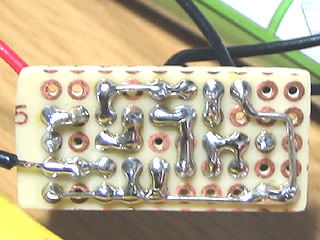

裏はこんな感じです。
|
|
|

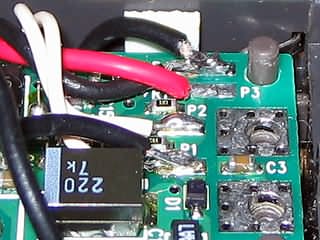

電源は基板のP1、P4から取りました。
ここは電源スイッチと連動しているので、
メインスイッチオンと共に点灯します。
|
|
|

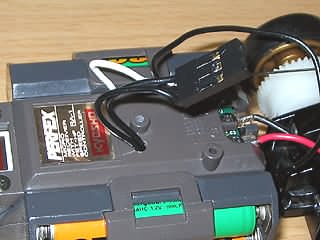

カバーに穴を開けて↑で繋いだコードをコネクターに繋ぎます。
|
|
|
モーターに繋ぐ端子はラグ端子を加工し、モーター端子に繋ぎやすくしました。
これも↑のコネクターに繋ぎます。
|
|
|

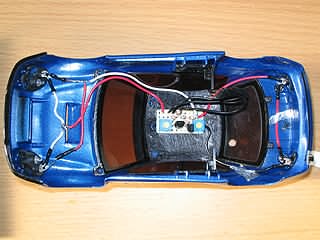

ボディに取り付けます。
|
|
|
最近のボディはLED取り付け用の穴が開いているので楽ですね。
上のクリアープラパーツを引っこ抜くと3φの
穴になっているので、
そのまま3φのLEDが入ります。

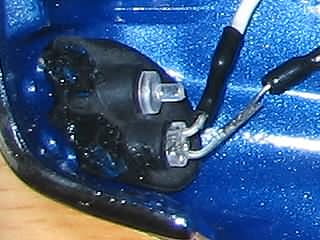

ただしこのままだと緩い＆光が内部に漏れるので、
黒のホットボンドで周りを固めました。
|
|
|
ピカーン！
|
|
|
アクセル全開！
テールランプ状態
|
|
|
アクセルオフ！
ブレーキランプ状態
|
|
ハンダ付け面白かった！
|
